PCB曝光機用于PCB領域HDI板量產，通過直接曝光實現圖形轉移。PCB生產過程中，必需要有的一道工序是曝光。需要用到曝光機，傳統的PCB曝光機采用的是高壓汞燈光源進行曝光，由于高壓汞燈的發熱量高，體積大等不利因素，隨著大功率紫外LED的出現，用UV LED光源取代高壓汞燈光源用于PCB曝光機是一種趨勢。

       UV LED光源用于PCB曝光機，需要關注的兩個光源指標：

       1）光學的平行度

       2）整條燈的均勻度。

       用于UV LED 光源作為曝光機光源，需要有數顆紫外LED光源組成LED陣列，這樣各顆LED的發光效率不同可能影響均勻度，而紫外光線均勻性影響PCB的曝光質量。如果均勻性差，會影響曝光的不均勻而影響PCB板品質。

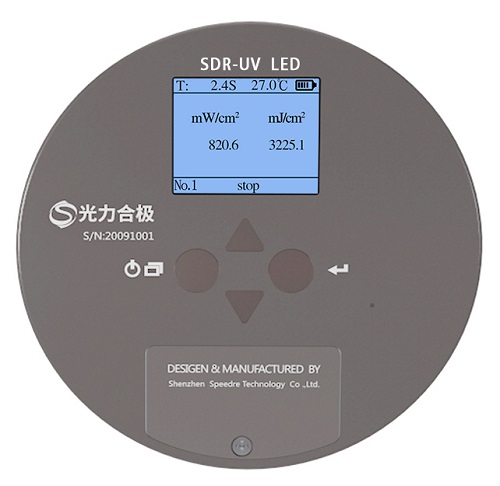

       速德瑞新款SDR-UV LED紫外能量計波長范圍370-420nm，中心波長395nm，可以測量UV 強度和能量，并且具有UV強度曲線。

       這樣可以用于：

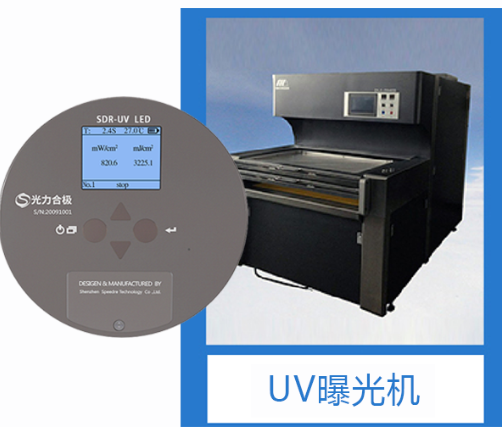

       1) UV LED 光源的出廠均勻性測試，用到該儀器的UV強度曲線記錄功能。直接將SDR-UV LED UV能量計從光源的左邊測量到光源的右邊，通過SDR-UV LED的強度曲線功能，直接查看光源橫截面的光線均勻性。

       2）生產過程中，測試光源的衰減及均勻性。

       UVLED曝光機光源優勢：

       1、較傳統汞燈綜合節能86%以上，無需更換燈管，不用冷卻水

       2、即開即關，沒有待機耗損

       3、精密的光學組合,使光源投射的平行半角小于2°

       4、不含紅外線，避免菲林脹縮,穩定的影像轉移品質

       5、LED逐點校正系統，確保發光強度的一致性

       6、不含水銀，不產生臭氧，UV led技術凈化生產環境

       7、LED壽命超過10000小時，能量衰減小于1%，提高生產和品質的穩定性

       新款SDR-UV LED UV能量計的優勢

       1.可同時測試UV能量和UV光強、溫度

       2.可同時觀察UV功率測試曲線變化，UV能量測試曲線變化，溫度測試曲線變化。

       3.儀器具有記錄功能，能存儲大量數據

       4.具有電腦分析軟件，可導出數據報告

       5.儀器單位可自主切換，滿足不同客戶的各種需求。
