霧度和透光率是檢測透明或半透明材料光學(xué)我發(fā)的重要參數(shù)，通過透光率霧度儀就可以進(jìn)行測量，很多用戶對考試和透光率的原理方法還不了解，甚至還有考試和透光率呈反比關(guān)系的錯(cuò)誤理論，那么今天就給大家詳細(xì)的解析一下。

一、霧度和透光率分別代表的含義

霧度表征透明或半透明材料內(nèi)部渾濁不規(guī)則的狀態(tài)，透光率表示材料透光能力。

二、霧度透光率原理及表示方法

霧度通常用漫反射的光通量與透過材料的光通量之比的百分率表示，霧度并沒有具體的單位，也可以說其單位的百分率，一般直接用百分?jǐn)?shù)來表示霧度值。

透光率是透射光通量與入射光通量的比值，百分率表示，同樣沒有具體的單位。

三、霧度透光率測量結(jié)果的范圍

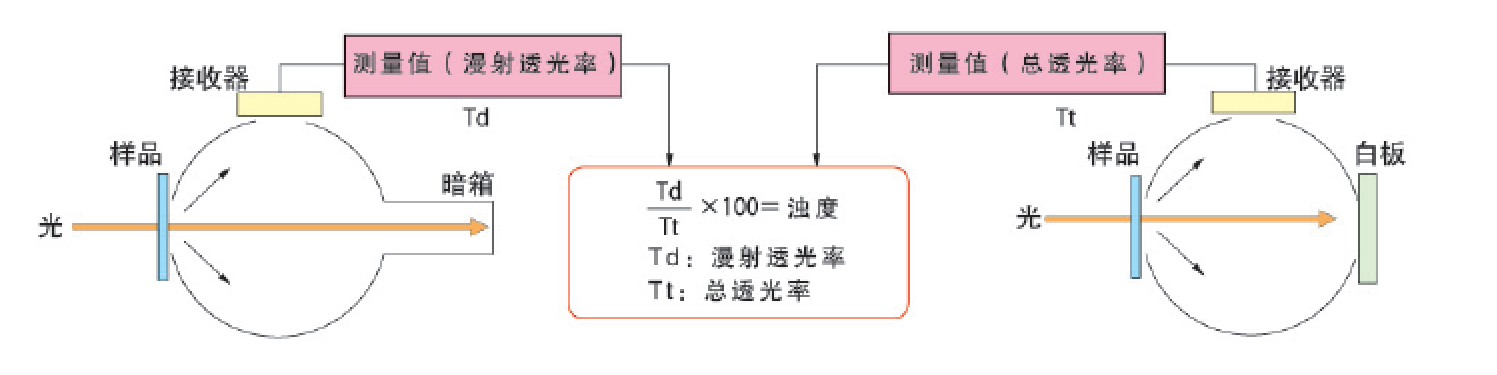

透明材料的散透射比Td與該材料的總透射比Tt的比值被定義為透明材料的霧度，常用百分?jǐn)?shù)表示。若用H代表透明材料的霧度，則有：H=Td/Tt*100%

如果透射光線與入射光線的偏離量大于2.5°，這時(shí)把這個(gè)光能量當(dāng)作是霧度。一般霧度是由于材料表面缺陷、密度變化或產(chǎn)生光散射的雜質(zhì)引起的。透光率是指透過試樣的光通量與射到的光通量之比，用百分?jǐn)?shù)表示。在實(shí)際應(yīng)用上，透光率和霧度是非常重要的，可用于控制產(chǎn)品和研究產(chǎn)品某些光學(xué)性能。例如，窗玻璃材料透光率應(yīng)該高，不應(yīng)有混濁。相反，用作光學(xué)儀器罩的材料要求屏蔽亮光源，使其有透光率小而散射更大。

霧度與透光率本質(zhì)上沒有關(guān)系，一般給人的錯(cuò)覺是考試與透光率呈反比關(guān)系，這是完全不對的。

四、霧度儀結(jié)構(gòu)原理

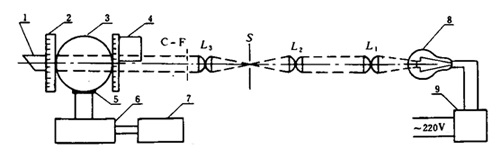

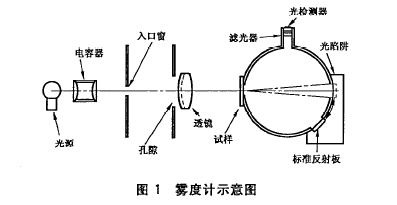

常用的霧度儀采用積分球式工作原理，光線射到一透明或半透明物體時(shí)，部分產(chǎn)生定向反射，部分產(chǎn)生漫反射，進(jìn)入樣品后部分被吸收，部分被透過。經(jīng)樣品的出射光中，主透射部分按折射定律前進(jìn)，部分產(chǎn)生半球散射，其前進(jìn)方向是散亂的。

透過光通量和射到試樣上的光通量之比（以百分?jǐn)?shù)%表示）稱透光率。透過試樣而偏離入射光方向的散射光通量與透射光之比（以百分?jǐn)?shù)%表示）稱為霧度。

按照GB/T2410、ASTM D1003、ISO14782等行業(yè)標(biāo)準(zhǔn)執(zhí)行，上述透光率是指通過試樣的半球透光率，計(jì)以半球總透射來考核的透光率（包括主透射和散射），其入射光是垂直于樣品表面的。同樣定義的霧度是指樣品的半球透光霧度，即超過一定角度的半球散射部分。因此，霧度儀采用積分球捕捉半球范圍內(nèi)的全部透射光。

理想的入射光應(yīng)是單一方向的入射光，但事實(shí)上很難做到，因此，上述標(biāo)準(zhǔn)對入射光的方向性、被作為散射光接收的透射光的偏離角都作了嚴(yán)格的規(guī)定，這些規(guī)定通常稱光學(xué)結(jié)構(gòu)。由于樣品本身吸收光譜特性的不同，樣品內(nèi)散射微粒對不同光譜散射本領(lǐng)的不同，因此儀器對光源有一定要求。常用規(guī)定的C、A、D65光源，并且對光接收器的光譜響應(yīng)也作了規(guī)定，被采用的光電元件必須用濾光片校正，使其符合肉眼視覺靈敏度，這些條件，通常稱為儀器的光譜條件。

綜上所述，通過對霧度原理方法及霧度計(jì)結(jié)構(gòu)解析，我們了解到霧度與透光率是比較有趣的兩組光學(xué)指標(biāo)，也是應(yīng)用非常廣泛的一組光學(xué)指標(biāo)，關(guān)于霧度和透光率的關(guān)系和聯(lián)系，你了解多少呢？
